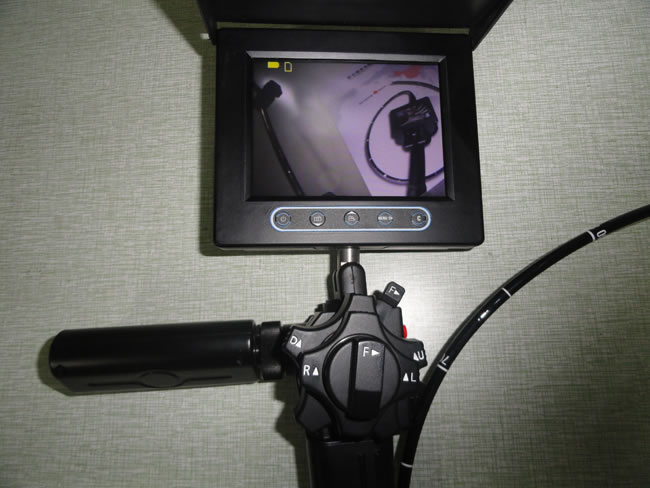

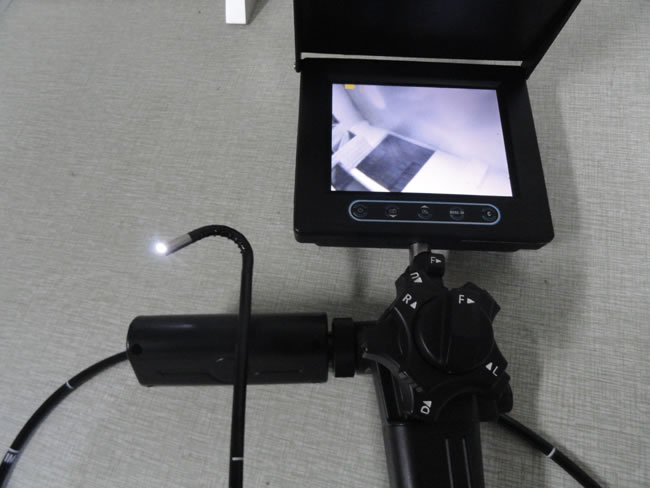

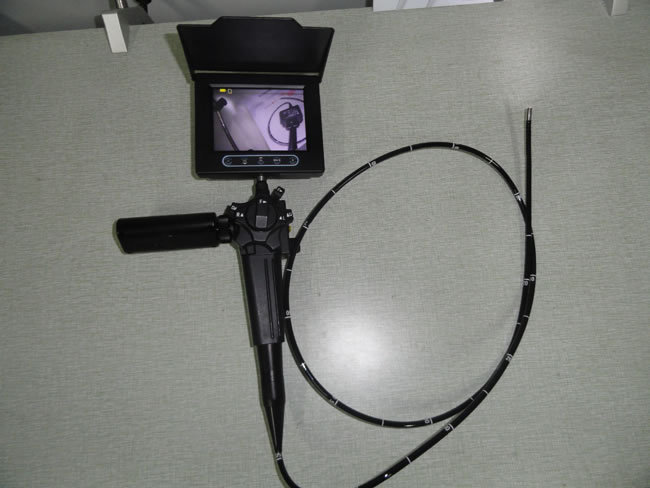

PV 系列电子内窥镜

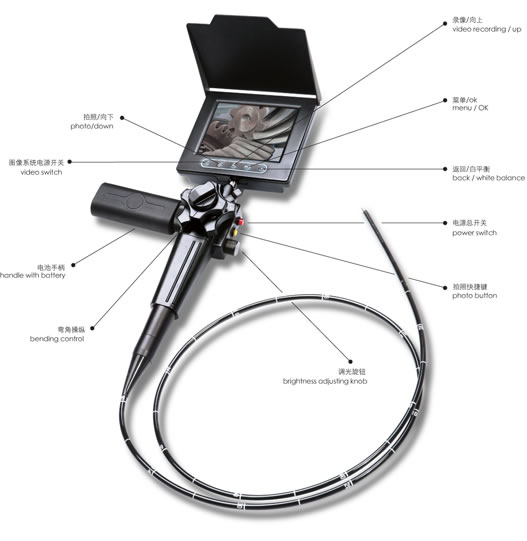

握持、调光、抓拍，单手操作

五个按键，让操作变得简便而直观

5英寸高清高亮数字液晶显示器

高分辨率数字液晶显示器，更清晰的高分辨率真彩色图像

高亮度数字液晶显示器，提高了干扰环境光下的可视性

大功率LED+光纤传导：没有因为提高便携性而牺牲照明光强，大大提高了可观察距离

电池更换方便，工作时间≥1.5小时/每个标准电池手柄

液晶显示器可旋转、翻转，让你总能以最佳的角度看图像

弯角操纵部采用链条结构，相比钢丝绳结构，可靠性更好，手感更轻巧，操作时不易感疲劳。

适用场合: 工业机械；石油化工；电子、电气工业；煤气锅炉特检 ；航空、航天；钢铁加工；铁路、船舶；建筑工程；公共安全公安、海关部门；电力行业；文物考古。

PV 系列电子内窥镜用于检查铸造夹沙情况、毛刺情况及交错孔情况等质量控制。还用于石油精炼厂的贮存罐、热交换器、球罐车。特检所及压力容器生产单位的容器、钢瓶、管路等内部缺陷探测检查。同时在检测过程中无需装配被检设备，化工行业的管道设施。因而是非常具有利息效益的检测解决方案。

同时在工业冷凝器管方面。保证影像资料存档。压缩机、热交换器管内部检查、焊缝的检查、管壁沉积、制药、食品不锈钢管路的腐蚀和裂缝情况、过热检查和是否有漏孔检查、电镀管、环形焊缝检查得到普遍的应用。工业内窥镜自带的图像处置系统和记录仪可以随时有效的对检查缺陷记录、存储、处置。

PV 系列电子内窥镜技术规格表
Specifications of PVseries videoscope
主要技术指标 Main Specifications
工作外径	直视	φ3.9mm		φ6mm
	forward view
Outer diameter	直/ 侧视可更换	φ3.9mm		φ6mm
	forward view / side view
摄像头	像素数	16 万		30 万
	pixel count	160000 pixels		300000 pixels
Camera	环境模式	正常/ 微光
	lightness	normal / dark
光学系统	视场角	50 °	90 °	50 °	80 °
	Field of View
	景深	50mm ～∞	8mm ～ 150mm	50mm ～∞	10mm ～ 100mm
Optic system	depth of View
	视向	直视/ 侧视	直视/ 侧视	直视/ 侧视	直视/ 侧视
	view direction	forward / side	forward / side	forward / side	forward / side
弯角		4 弯角：上下≥120 °，左右≥120 °
Tip angulation		up / down ≥120 °; left / right ≥120 °
主软管		涂塑/ 钨丝编网		涂塑/ 钨丝编网
Insertion tube		polyurethane / tungsten mesh		polyurethane / tungsten mesh
工作长度		1000mm		1500mm /2000mm/2500mm
Working length
手持机 Handset
显示器		5 英寸高清高亮数字 液晶显示器
		5 ” Color LCD, high resolution, high brightness
Monitor		可旋转、翻转
		rotatable
操控		弯角、电源开关(带指示灯)、拍照、调光及图像处理按键
Controls		tip bending, power switch, photography, brightness adjusting, image processing
系统 System
电源	交流电源	额定输入电压100 ～240V ，频率50/60Hz
	AC	100 ~ 240 V, 50 / 60 Hz
	电池	锂电池手柄，标准型(标配)：工作时间≥1.5 小时
Power supply		standard lithium battery (provided) : working time ≥1.5 H
	DC (battery)	充电时间：8-10 小时
		charging time: 8~10 H
照明	类型	大功率LED+ 光纤传导
	type	High-power LED with fiber light guide
存储卡		SD 卡，标配 2G ，最大支持16G
Memory card		TF card 2 G (provided) , Max 16G (option)
存储容量		JPEG 文件一般占用60KB 空间；1G 的TF 卡最多可录制4 小时的录像
Memory volume		JPEG : 60KB; 4 hours' video recording: 1G
视频输出		复合视频端子
Video output		composite
